技术分享 | SOLIDWORKS 工程图中怎么插入曲面实体
来源:苏州卓盛信息 点击数:1003次 更新时间:2026-4-23 14:42:27

SOLIDWORKS 工程图中怎么插入曲面实体

文章来源:卓盛信息(400-696-5950

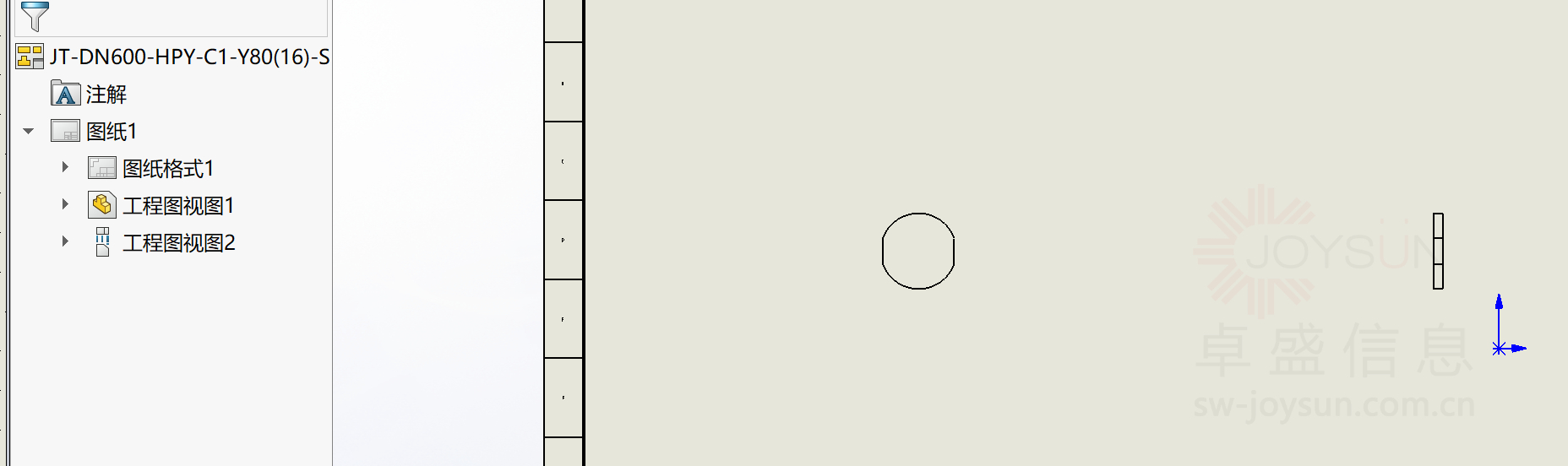

在我们平时使用SOLIDWORKS 的过程中,如果遇到曲面实体的零件或装配体,或者从其它地方收到的模型是曲面的,这种情况下出工程图时就会有问题,如图:曲面实体出工程图之后默认是不显示的。


这个时候有两种办法

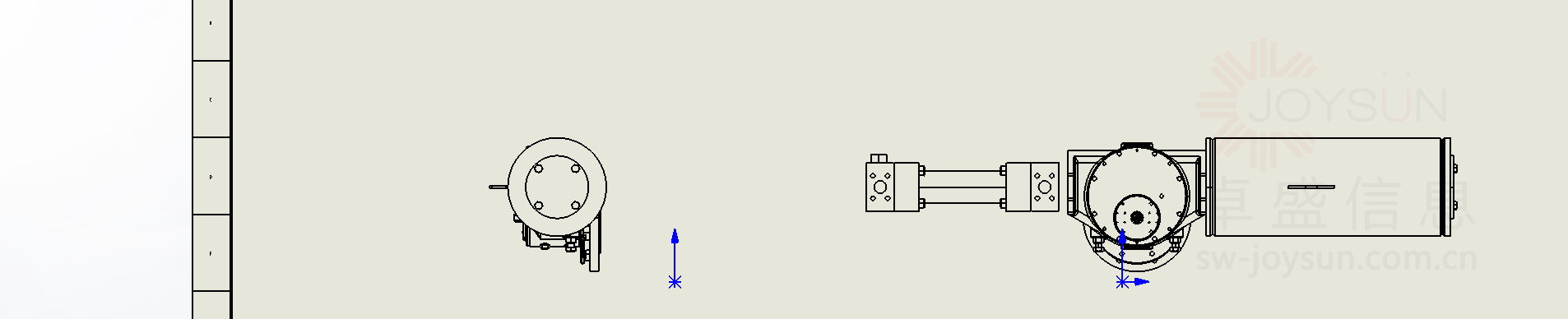

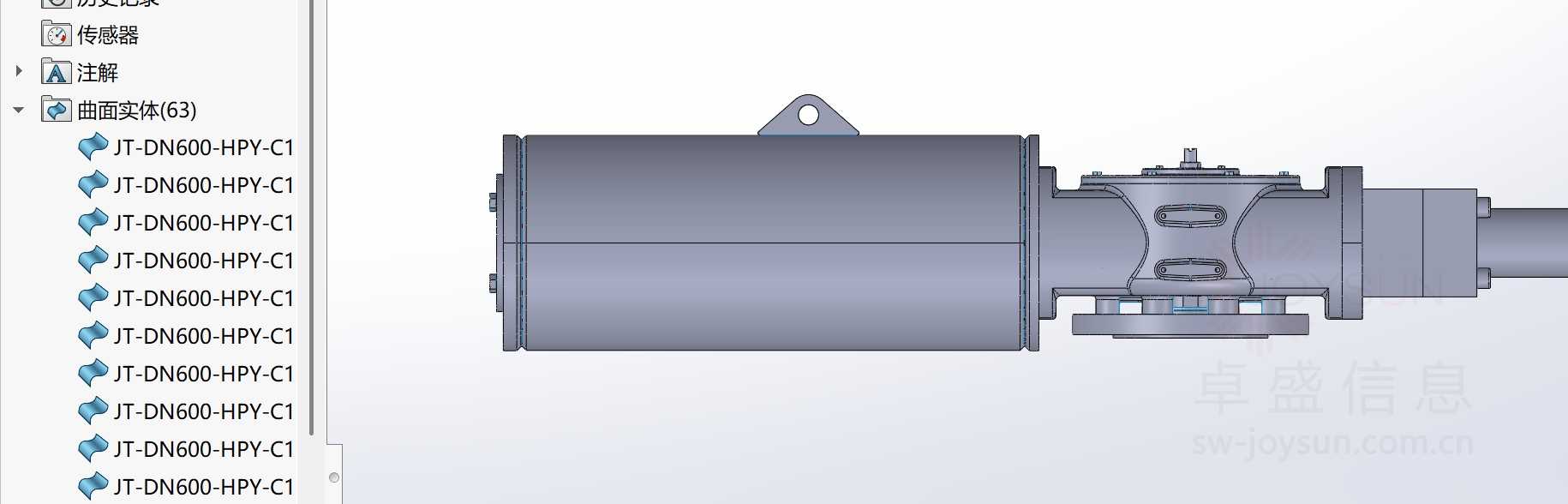

第一种:如果这个零件中既有实体又有曲面,默认只显示实体,所以可以将零件当中的实体转换成曲面,或者删除,让零件中只有曲面。这样子的话工程图中就显示曲面实体了。如图:

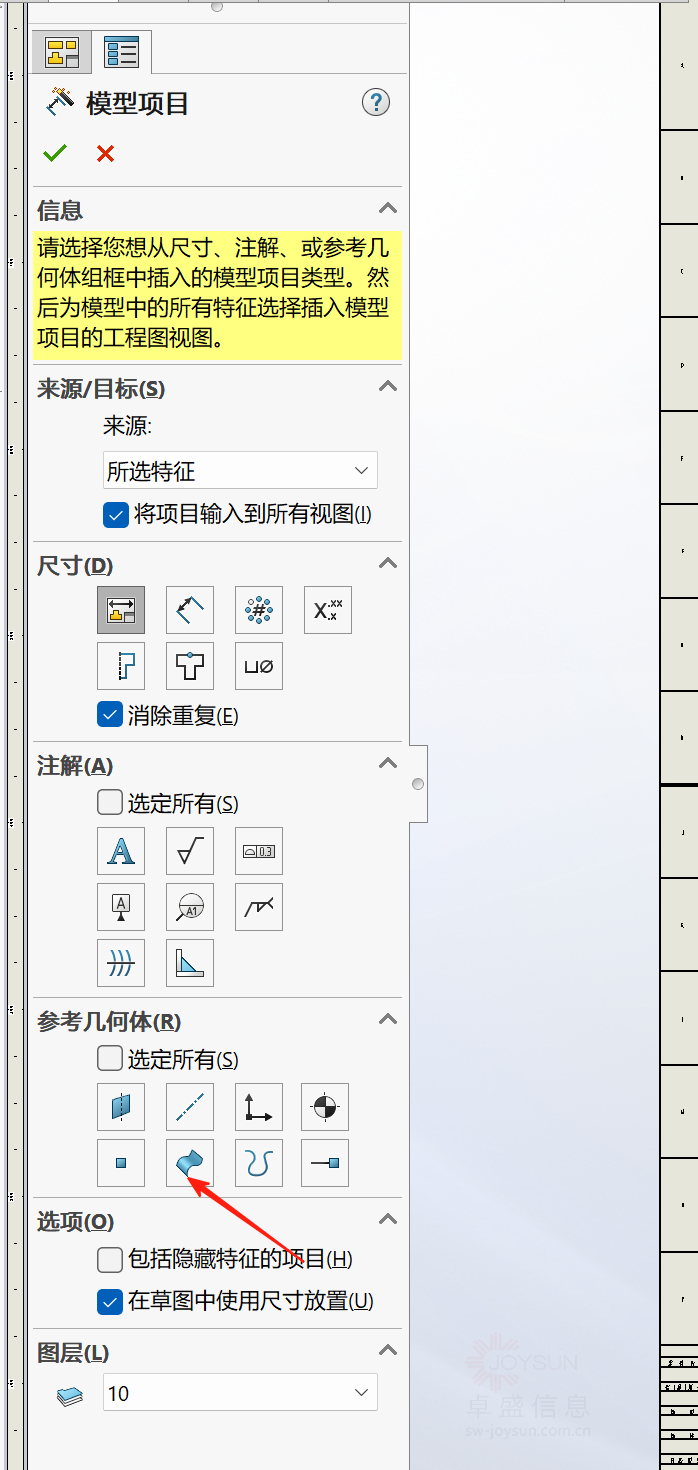

第二种:如果零件中既有实体又有曲面,并且都需要保留,不方便转换的话,可以使用模型项目,勾选曲面选项。

这样子的话工程图中就可以曲面和实体都显示了。
