如何将 SOLIDWORKS 折弯注释角度更改为互补或内部
来源:SOLIDWORKS代理商-卓盛信息 点击数:10718次 更新时间:2023-5-10 14:04:17

如何将 SOLIDWORKS 折弯注释角度更改为互补或内部

文章来源:SOLIDWORKS代理商-卓盛信息

什么是互补角?

将弯音符角度更改为互补是指什么?不幸的是,这并不意味着您的扁平化图案会称赞您是一位多么伟大的设计师,但它肯定可以给制造部门留下深刻印象!查看下图,描述在弯曲的钣金零件上测量的补角和补角之间的差异。江苏SOLIDWORKS

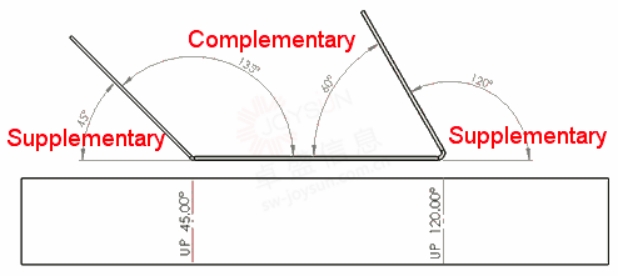

补角和互补角的解释

为什么要更改弯曲注释?

如果您的车间使用欧洲制造的制动器,则可能需要输入折弯角度作为互补值,或者换句话说,从弯管内部测量的角度。默认情况下,SOLIDWORKS 在详图绘制带有折弯注释的平整图案时使用补充角度(外部测量)。好消息是,有多种方法可以一次或永久调整此设置。SOLIDWORKS价格

更改工程视图的折弯注释

第一种也是最简单的方法将更改所选平面图案绘图视图中的所有折弯注释。

在属性管理器的“弯曲注释”部分中,选择<弯曲角度>文本,然后单击互补角度按钮。这将用所选工程视图中所有折弯注释的补充测量值替换补充角度。

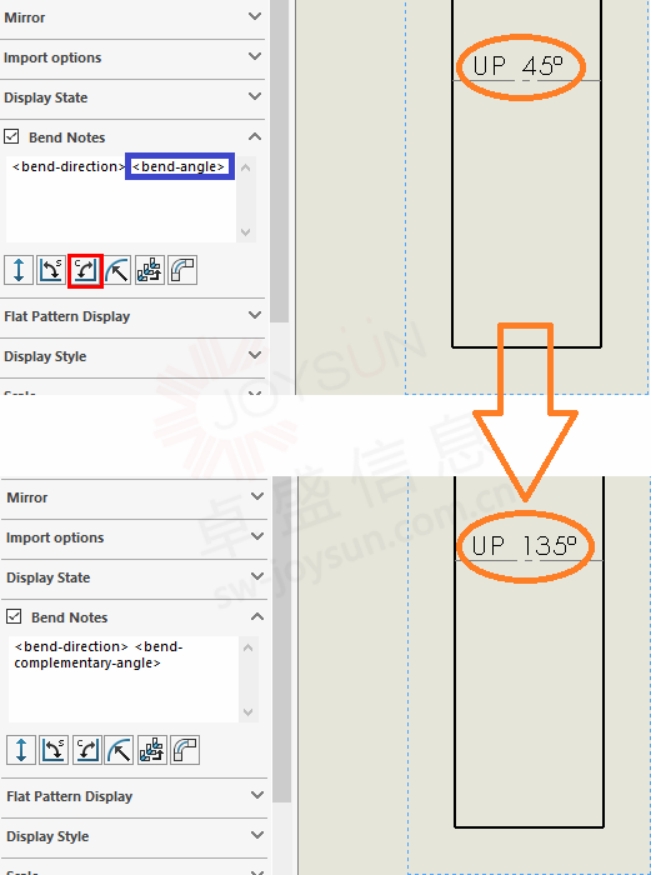

更新工程视图的“折弯注释”部分以更改该视图中的所有折弯注释如果需要调整单个折弯注释,双击注释将显示定义文本,该文本可以以相同的方式进行调整。购买SOLIDWORKS

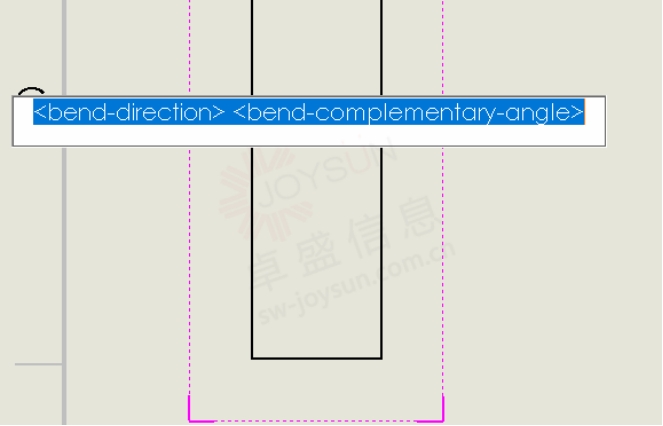

也可以调整单个弯曲注释内容

在系统级别设置它

如果您始终希望弯曲角度是互补的,那么可以通过编辑 弯曲注释格式.txt 在安装目录中找到的文件。如果还想了解更多,咨询我们官网客服:www.sw-joysun.com.cn

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023)
