SOLIDWORKS PDM 如何实现设计重用
文章来源：solidworks代理商-卓盛信息（400-696-5950）

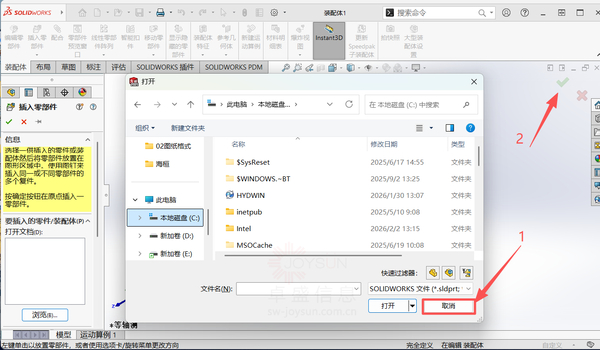

首先打开SOLIDWORKS，点击新建装配体，进入装配体界面（弹出的窗口直接取消，然后确定不需要插入模型）。

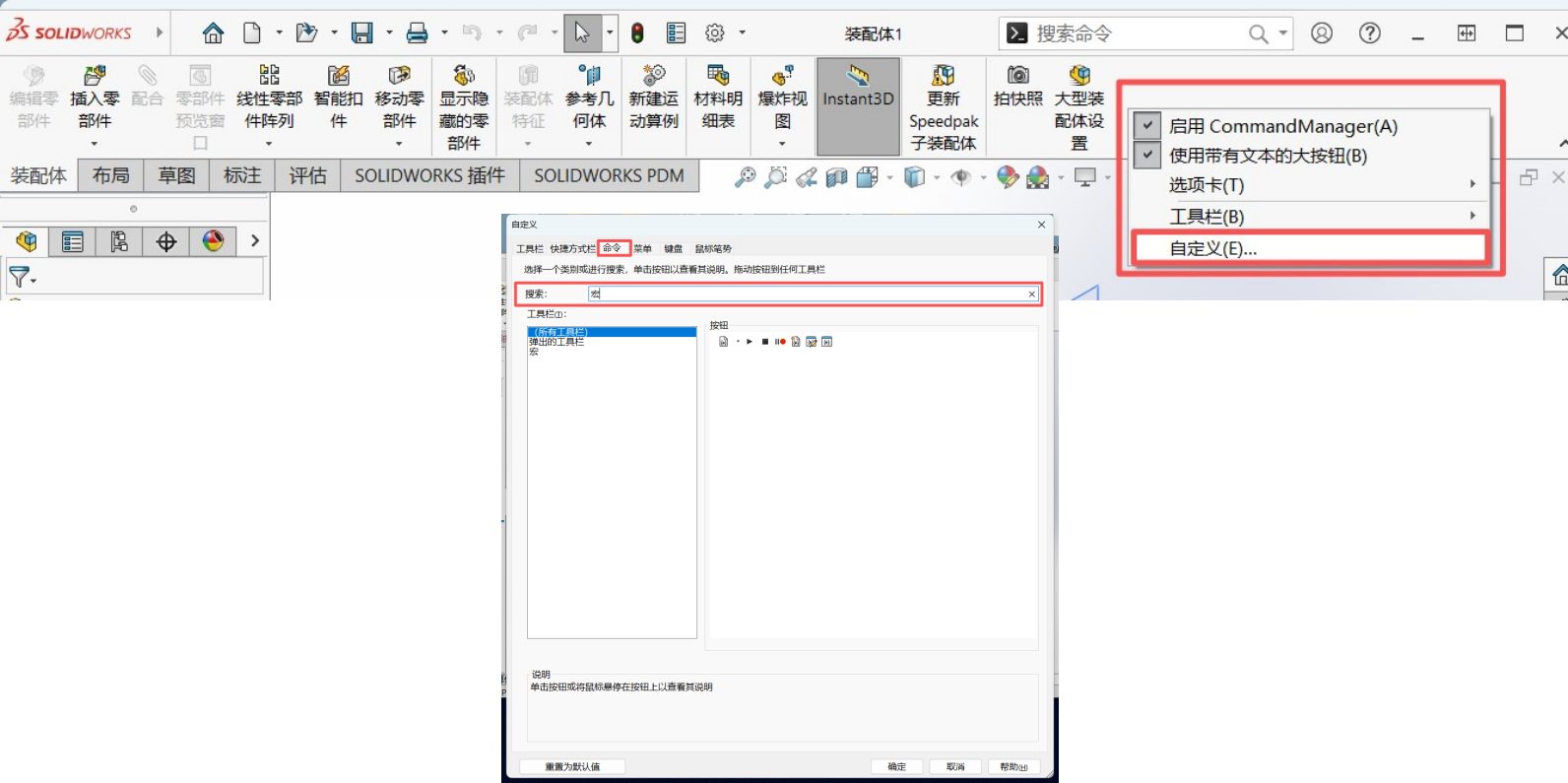

在命令栏任意空白处点击鼠标右键、选择自定义，在弹出的设置界面选择命令、在搜索框中输入《宏》。

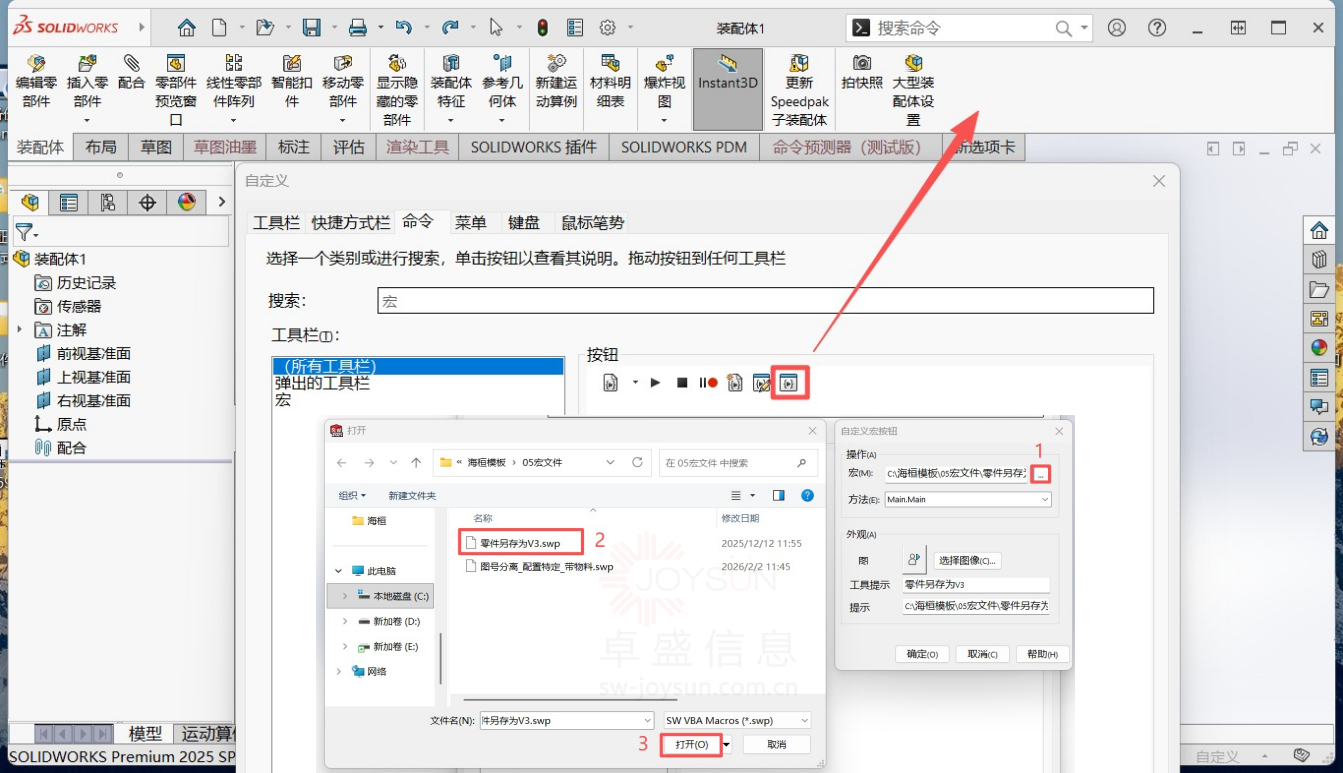

将下方的新建宏按钮拖动到命令栏中、随后在弹出的窗口点击…浏览到模板文件中的宏文件，选择零件另存为V3， 点击打开，相关的内容会自动填充，随后点击确定。solidworks价格

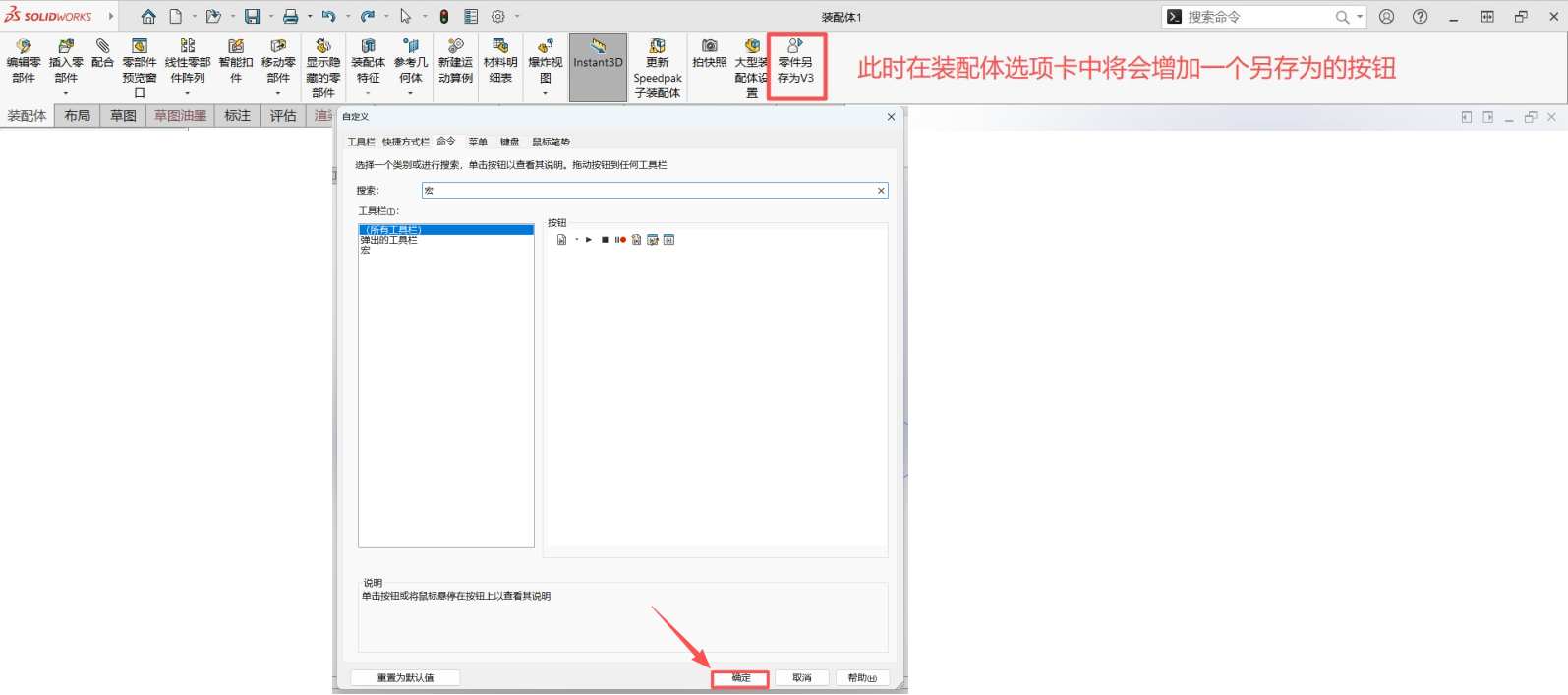

点击确定关闭，自定义设置，此时宏命令添加完成，关闭SOLIDWORKS打开PDM!
在PDM中可以通过复制树实现设计重用：相似的设备可以直接引用，不生成重复文件
【复制树】：让您可以复制父文件及其所有参考引用，以便创建另一个与原始文件不相关的实例。
例如：A002项目只需要在A001项目的基础上修改一个零件，其余部件完全一样。

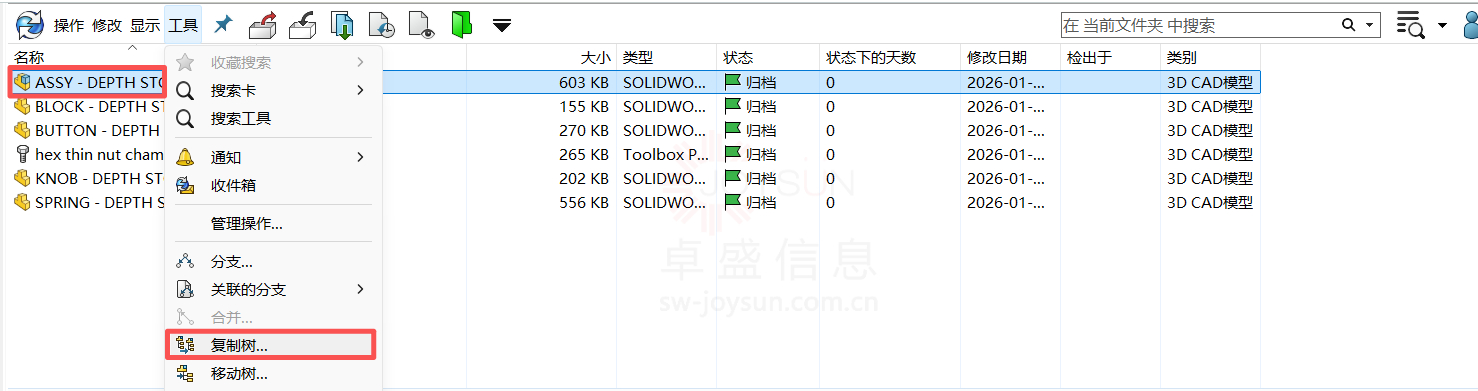

一、首先进入项目文件夹A001项目中选中总装，点击上方的工具，选择复制树

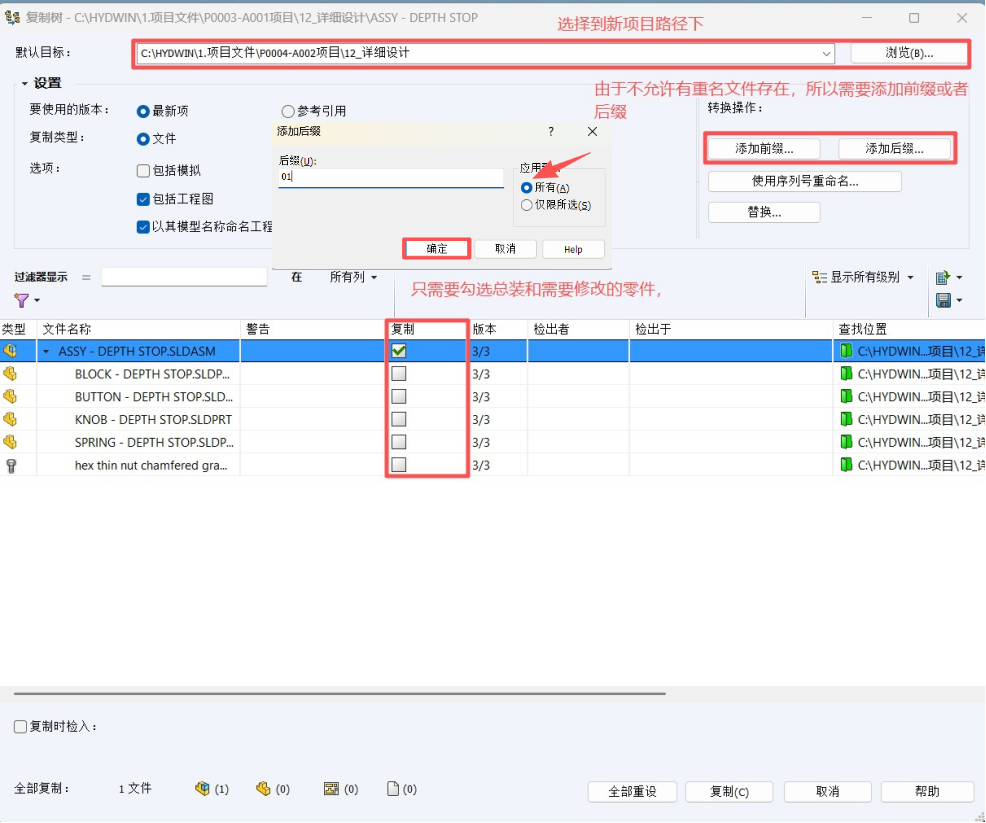

二、在弹出的窗口中进行以下设置选项
-
点击浏览，将路径选择到新的项目中（也就是A002项目）
-
在设置中勾选包括工程图
-
在转换操作中选择添加前缀或后缀（由于PDM库中设置了不允许同名文件存在所以必须勾选）点击运用到所有，点击确定
-
当不确定具体要修改那个部件时，我们只需要勾选总装即可（这里勾选的文件，就是需要修改的文件）
-
设置完毕后点击复制，将会在新项目（A002）对应路径下生成一个新的总装，未勾选的部件仍会参考原位置。

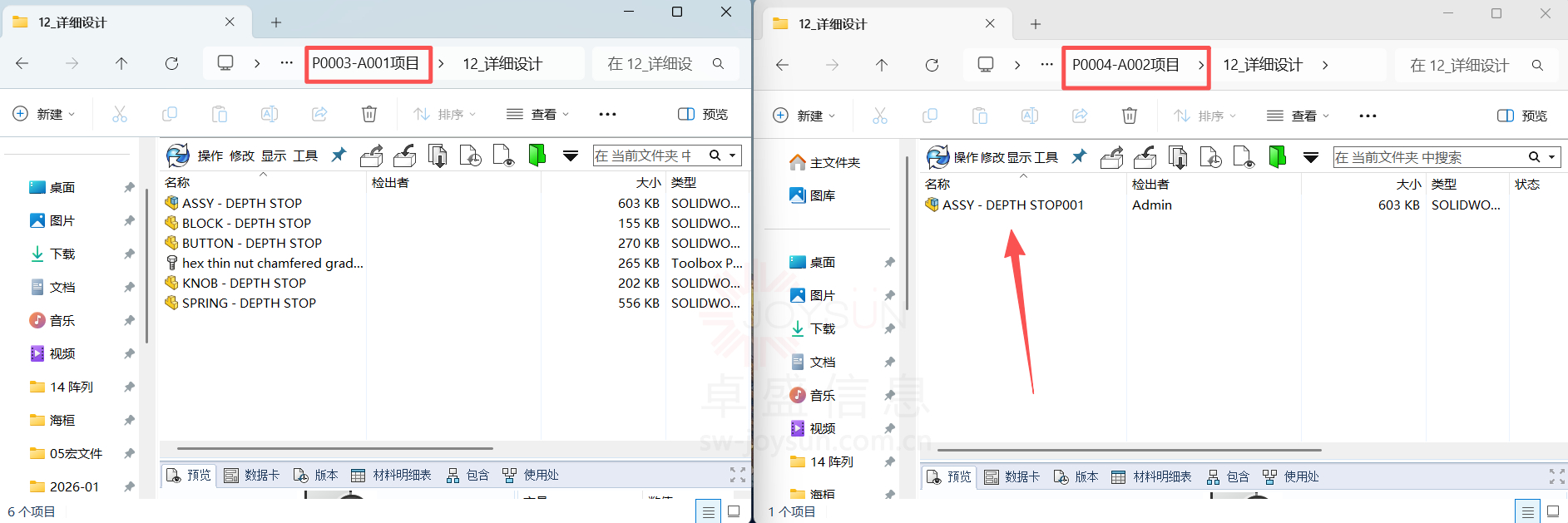

打开项目A002发现刚刚勾选的装配体和工程图（如果有）已经生成并且名称后面增加了我们填写的后缀001，虽然此路径下只有一个装配体，但它的子部件仍参考在A001中，我们可以打开模型，验证完整性！购买solidworks

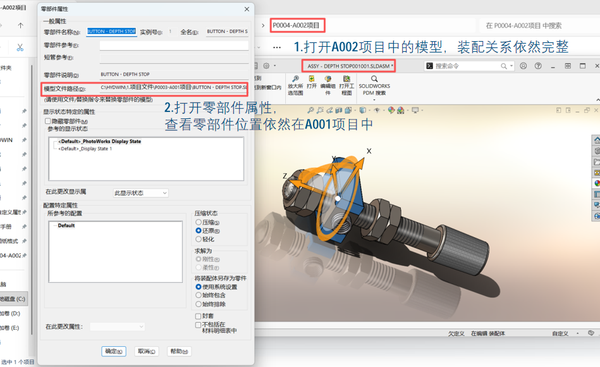

接下来我们打开A002的模型验证完整性，查看零部件参考位置，并且通过宏命令进行改型设计，检查是否对已完成的项目A001有影响。

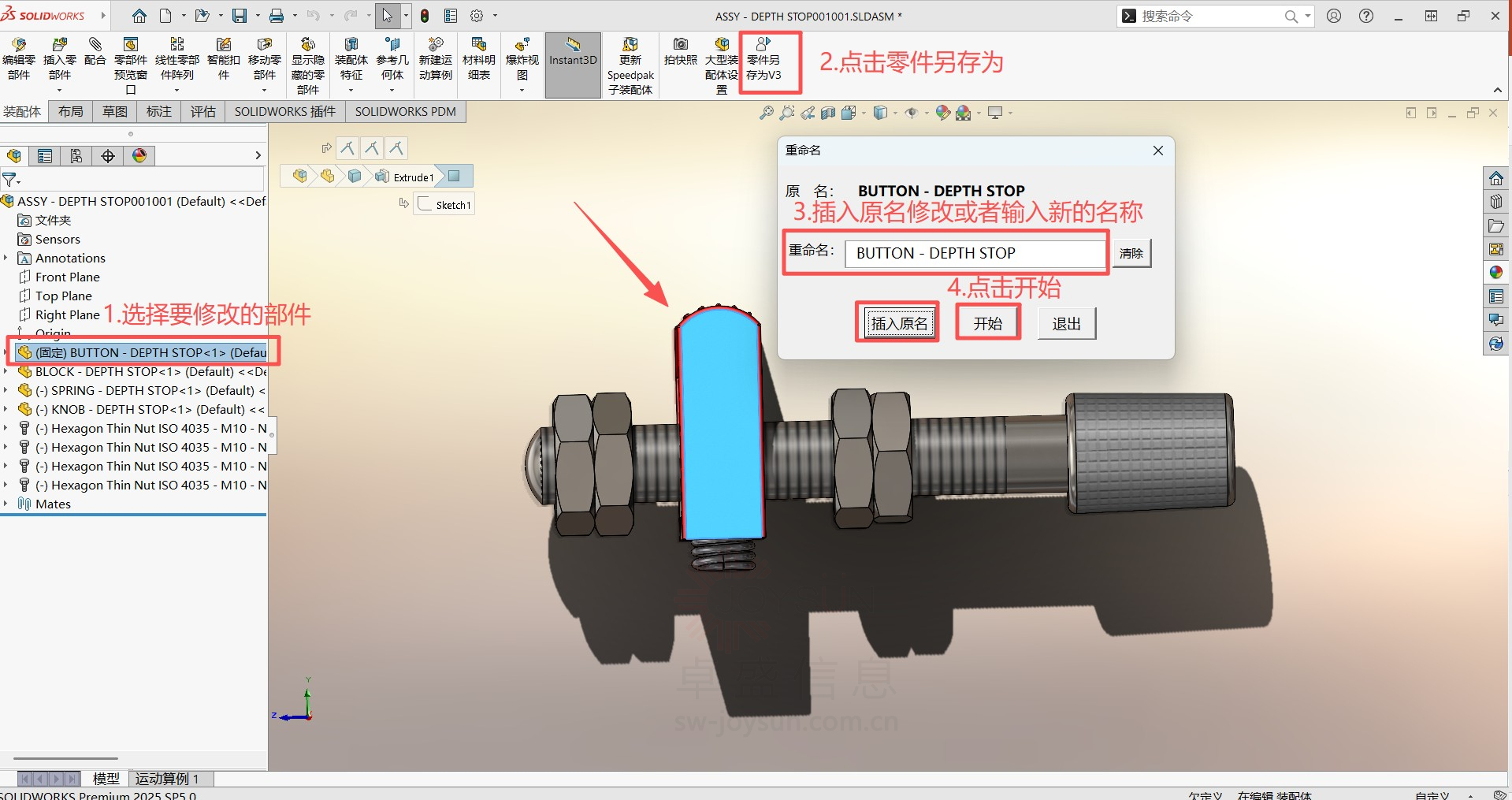

接下来我们进行改型设计，在设计树或者图形区域选中需要修改的零部件，点击刚刚添加的零件另存为按钮，这里以BUTTON - DEPTH STOP为例！

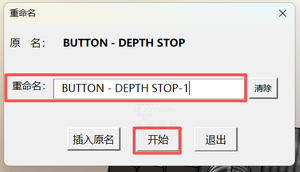

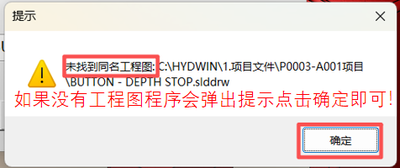

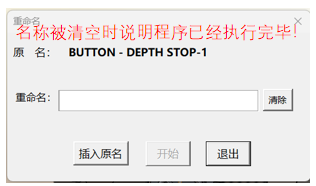

这里我添加-1的后缀，点击开始，程序会自动将当前零件和对应的工程图（如果有）改名并存于当前路径下！

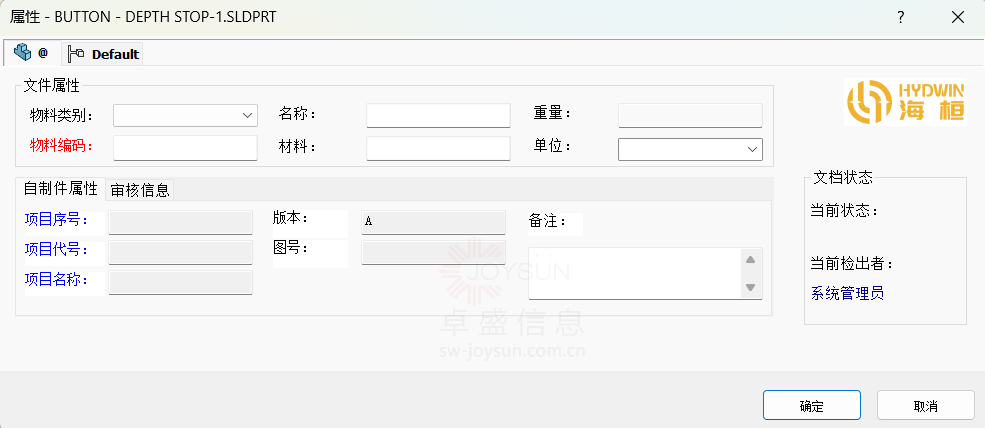

零件另存完成后会弹出属性卡片，如果有变动可直接修改，没有变动则直接点击确定。

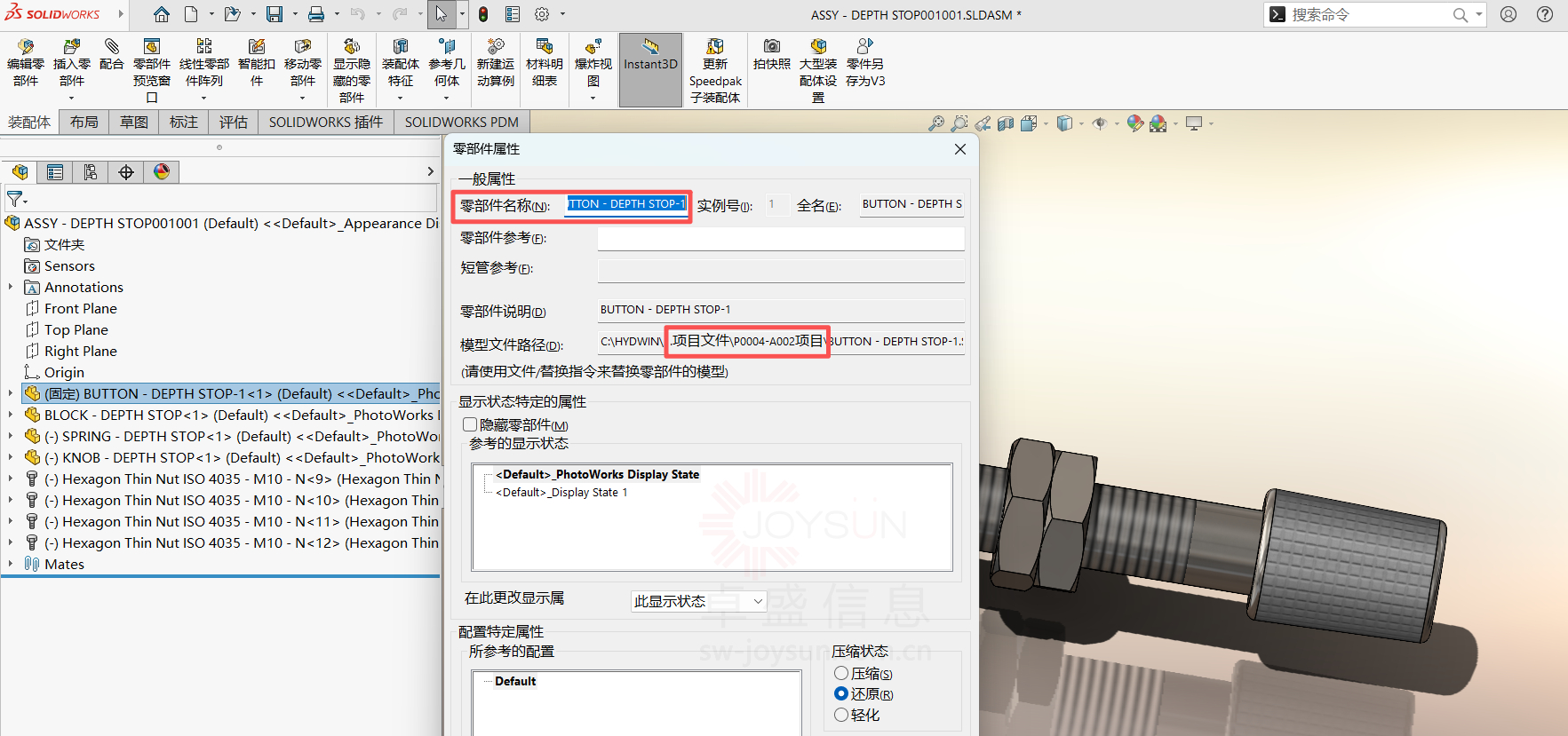

查看零件属性，发现零件名称和路径都已经更新，此时我们对零件进行的任何修改都不会影响A001项目。

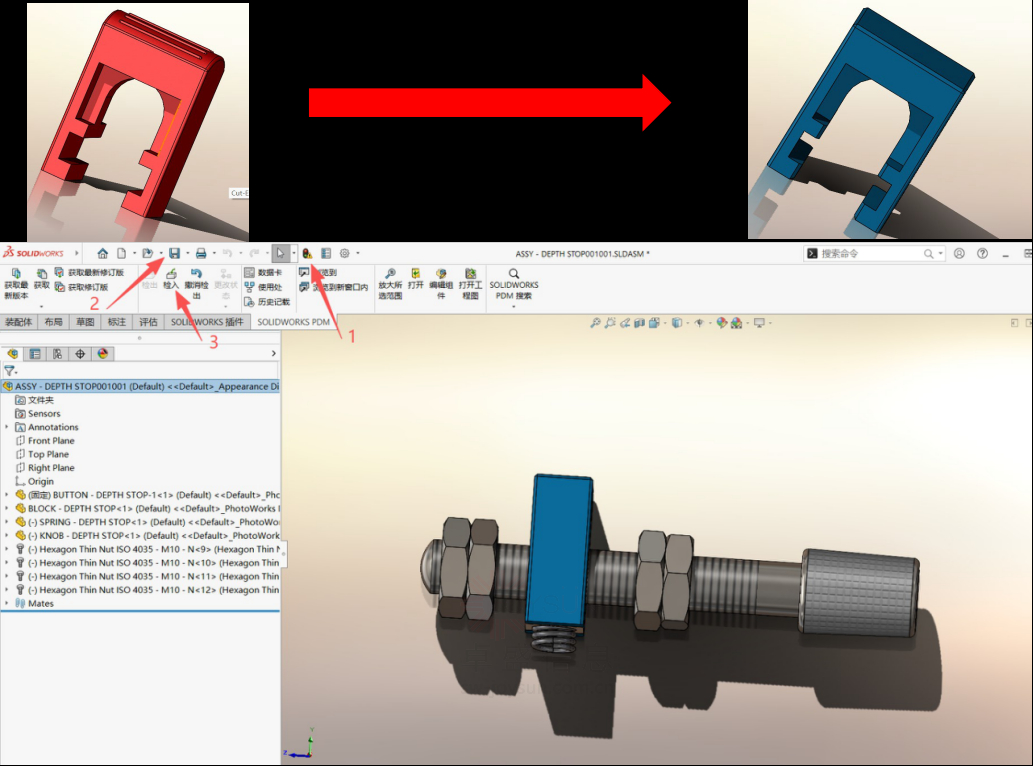

我们将零件的外观和特征都进行了修改，但不影响装配关系，设计完成后执行以下操作：
-
【可选步骤】点击上方重建模型或者快捷键Ctrl+B（强烈建议此步骤）
-
点击保存，（如果不保存，之前做的修改都会丢失，装配体也将参考之前的零部件）
-
点击检入，设计完成后点击检入，将做的修改全部上传至PDM服务器，其它同事将同步看到此文件！
-

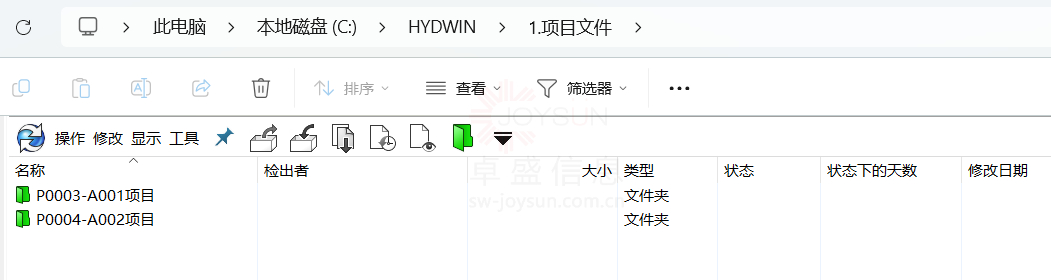

关闭模型，进入PDM中验证A002项目做的修改是否会影响A001

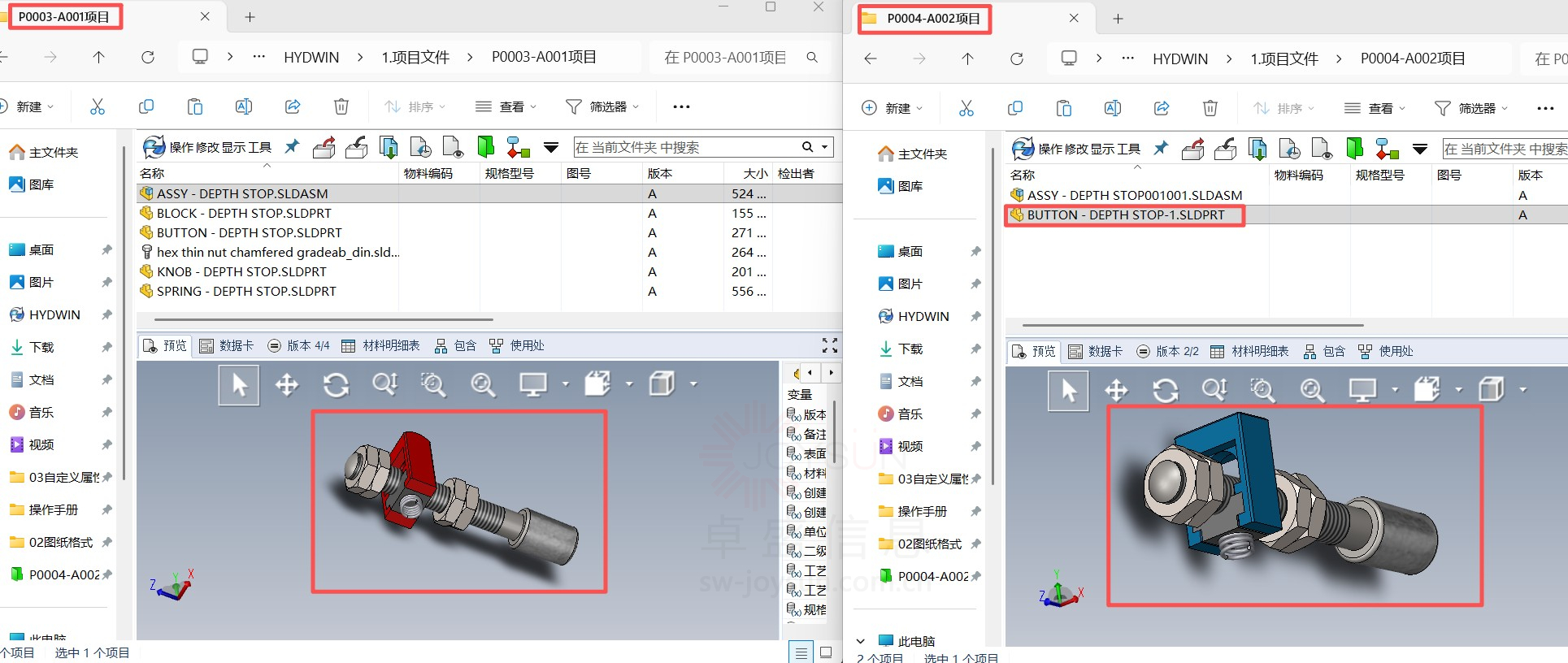

进入PDM中分别打开A001项目与A002项目两个窗口，选择总装，点击下方的预览（不需要打开SW），可以看到刚刚修改的BUTTON - DEPTH STOP-1已经保存在了新的项目中，A001项目中的文件没有受到任何影响。至此设计完成！购买solidworks
|
