在 SOLIDWORKS 中分割钣金零件

文章来源：solidworks代理商-卓盛信息（400-696-5950）

在设计过程中，通常需要将单个钣金元件分割成几个独立的部件。这可能是出于工艺、运输或组织方面的要求，例如，将较长的型材分割成较短的生产段。

在 SOLIDWORKS 中，“分割”操作不仅可以对模型进行几何切割，还可以将提取的部分保存为单独的零件文件，这些文件与父模型保持关联。本文将逐步演示整个过程。solidworks价格

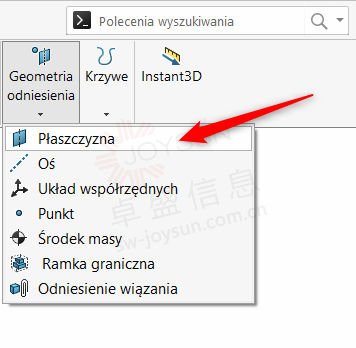

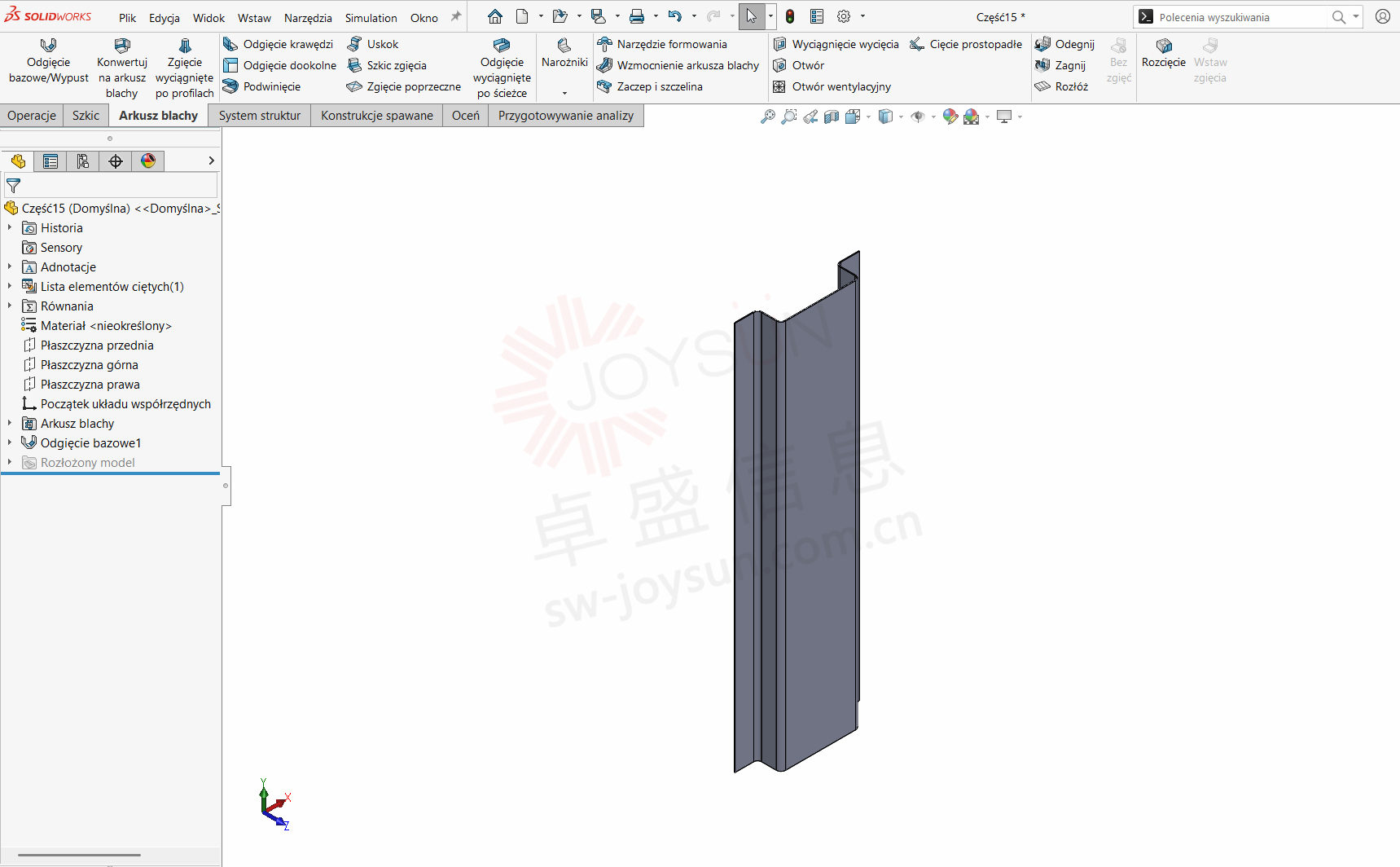

第一步是准备钣金元件。接下来，为了进行分割操作，需要添加允许分割的元件，例如平面。从“参考几何体”->“平面”菜单中创建新平面。

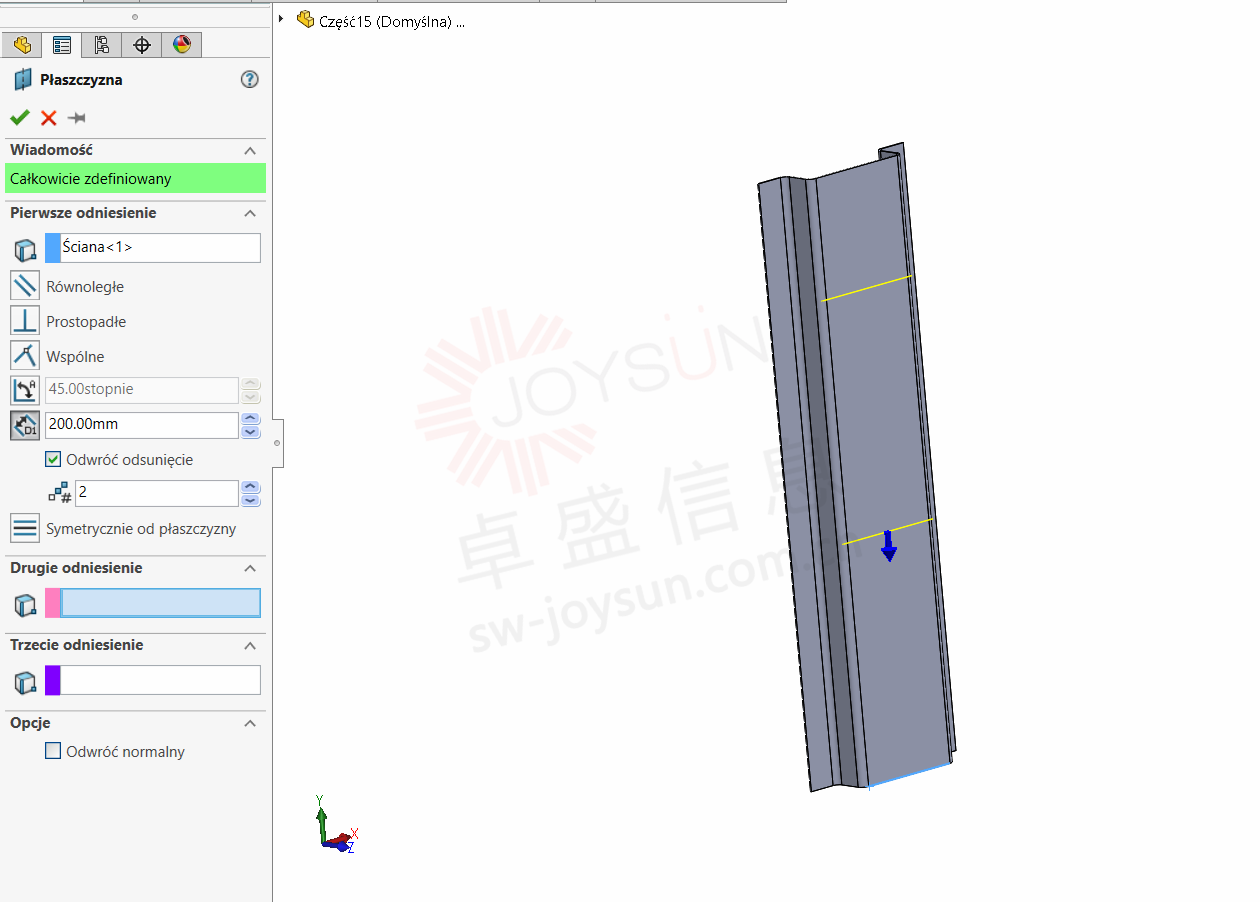

在这个例子中，我们定义了与选定面平行且距离固定（例如 200 毫米）的平面。每个平面都对应于零件未来的分型线。这样，我们就可以完全控制最终零件的长度。购买solidworks

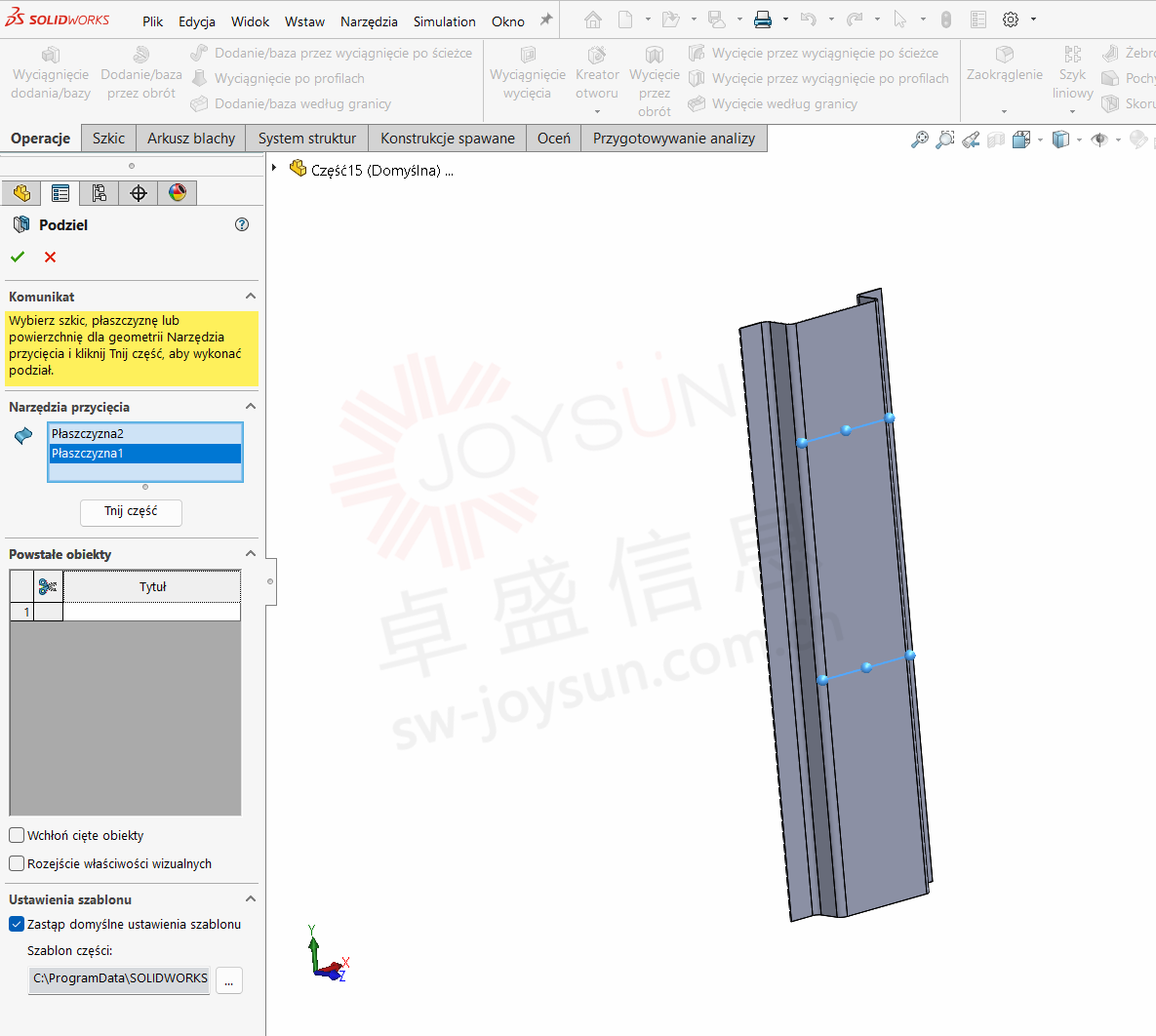

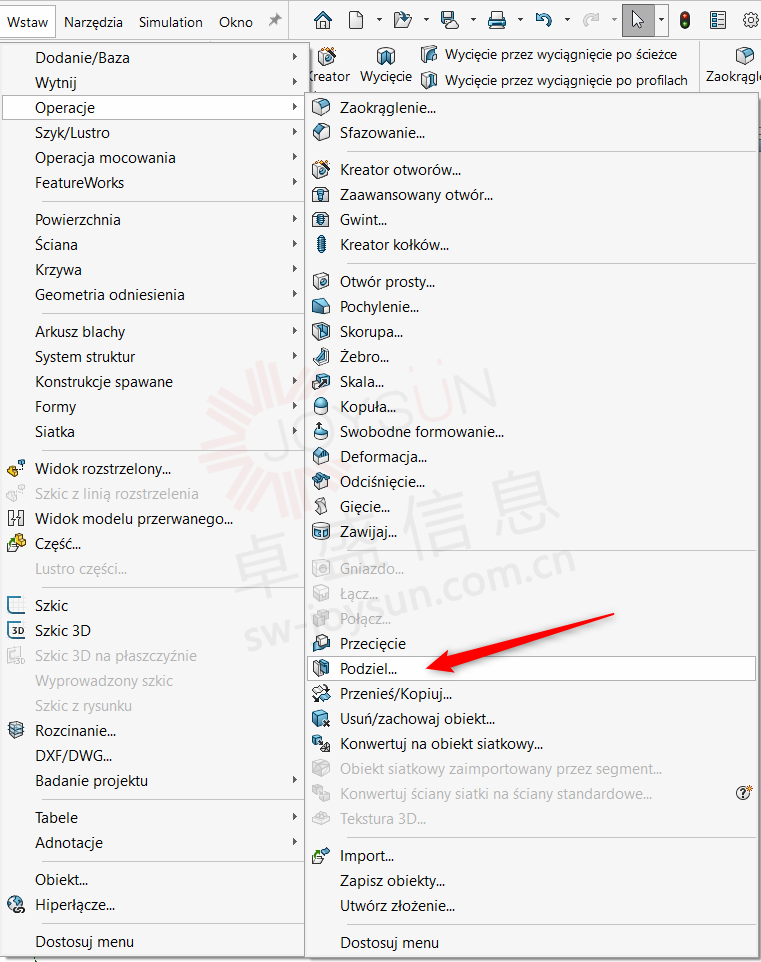

平面准备就绪后，即可进行实际分割。从“插入”->“特征”->“分割”菜单中，启动分割命令。在“修剪工具”部分，选择之前创建的平面。SOLIDWORKS 会自动生成分割结果对象的列表，每个对象代表模型的一个独立部分。分割线会在图形区域中预览。此时，该元素只是一个零件，但包含多个实体。

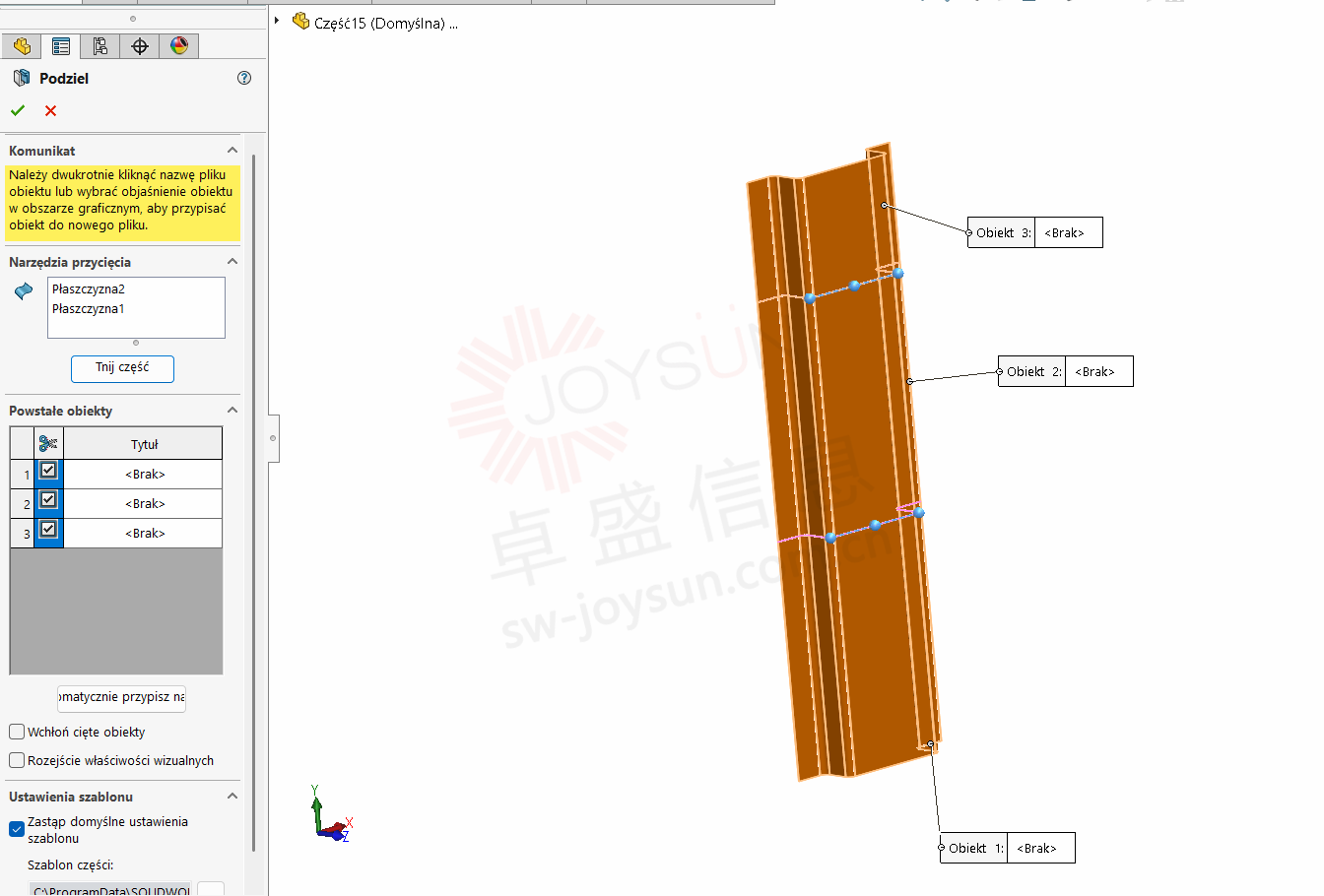

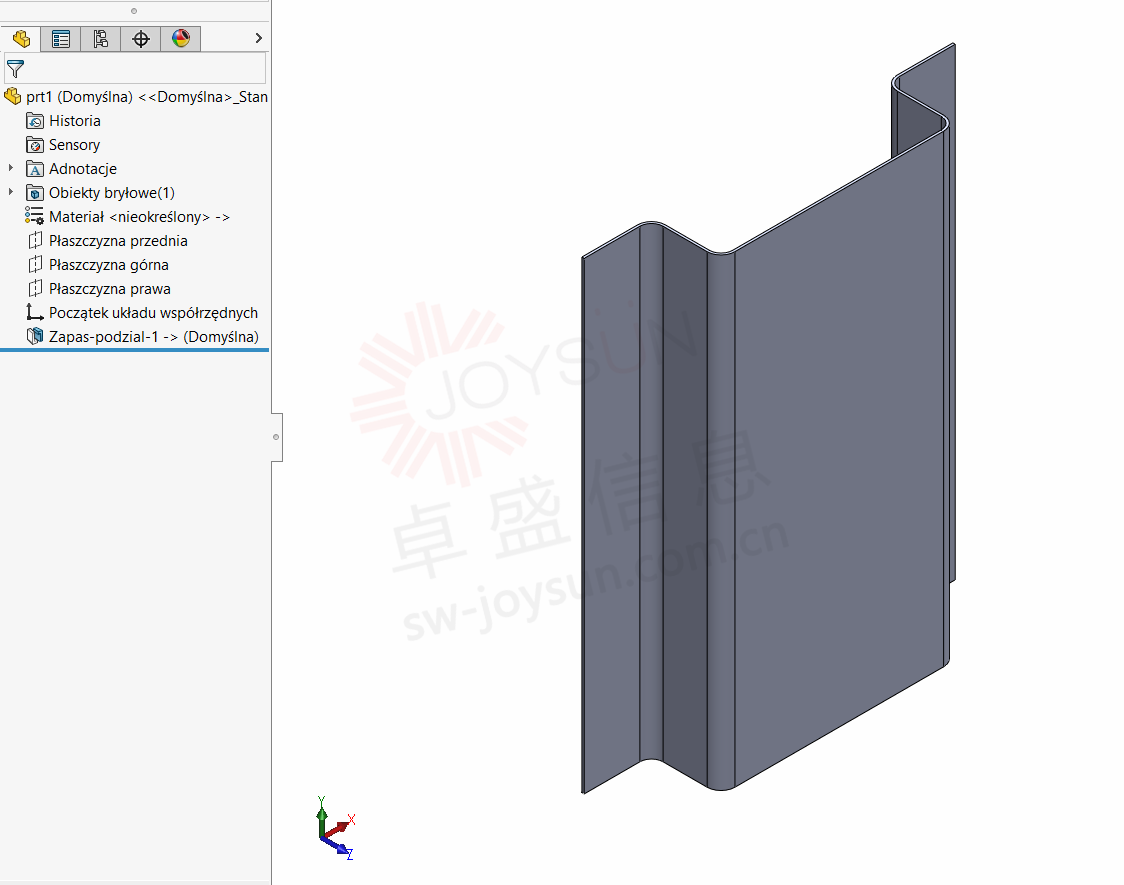

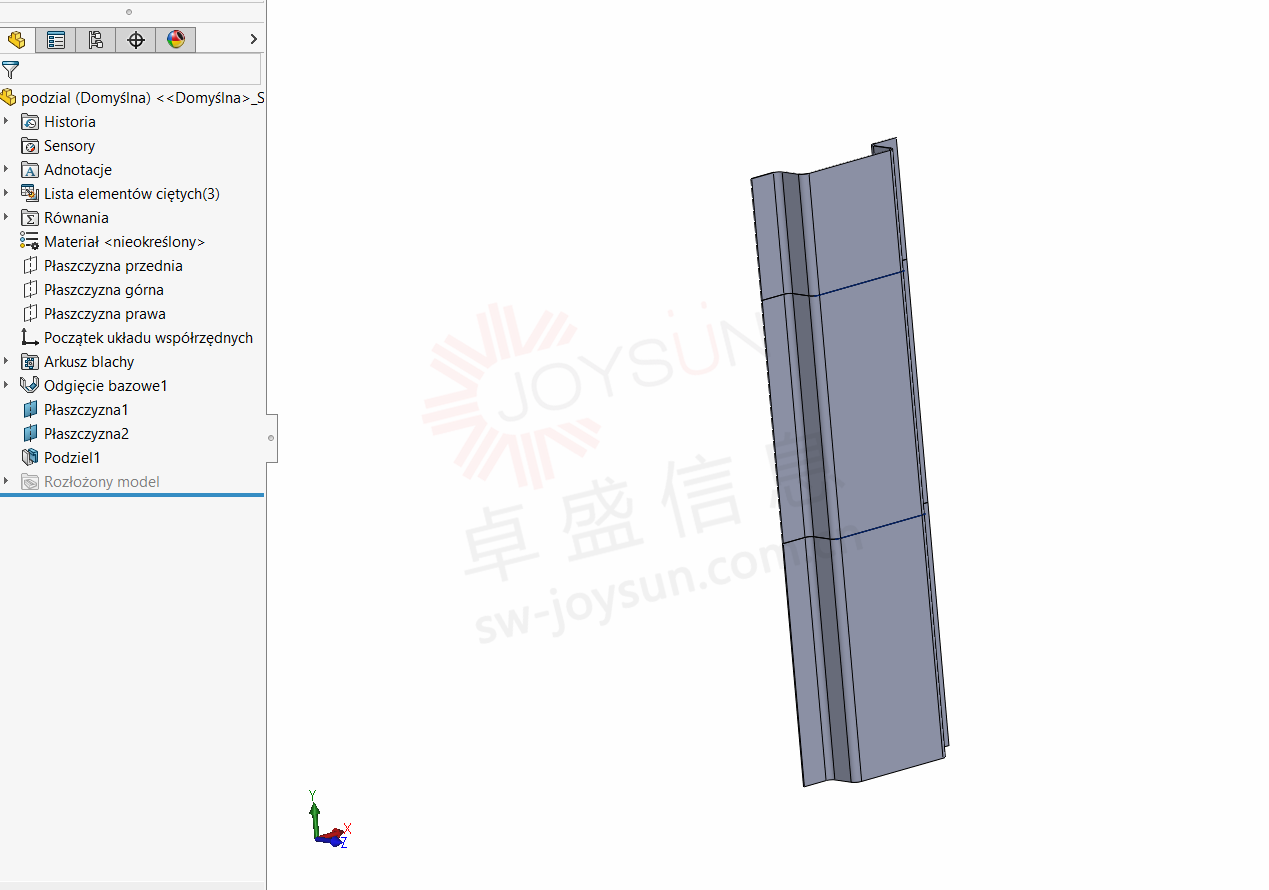

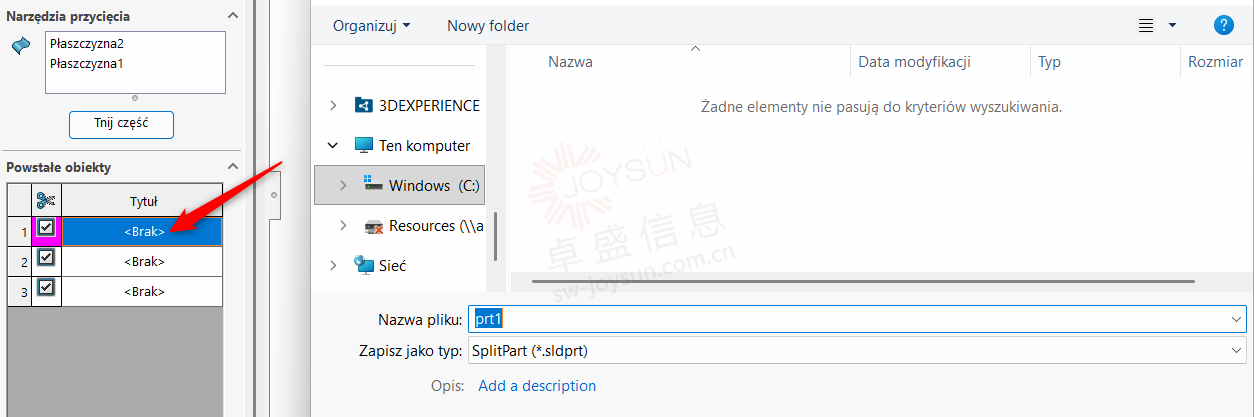

分割操作的关键在于能够将分割后的实体保存为单独的零件文件。在“结果实体”表中，选择要保存的实体。双击“标题”字段并输入文件名（例如，prt1、prt2）。确认操作后，SOLIDWORKS 将显示保存对话框，每个分割后的实体都会保存为一个单独的文件。这些模型是派生模型，保留了对父模型的引用。分割条目会出现在特征树中，保存的文件也会保存在磁盘上。

这样一来，基础部件的任何更改都可以自动传播到派生部件。

分割操作最重要的优势

在钣金元件中使用分割运算可以实现以下功能：

• 保持各部分几何形状的一致性

• 避免手动复制和裁剪模型

• 快速生成用于生产的衍生文件

• 简化设计变更管理

这对于长型材、盖板、外壳和重复弯曲的元件尤其有用，是组织生产模型和准备车间文档的有用工具。solidworks官网
